Ir-raġġ tal-kurvatura

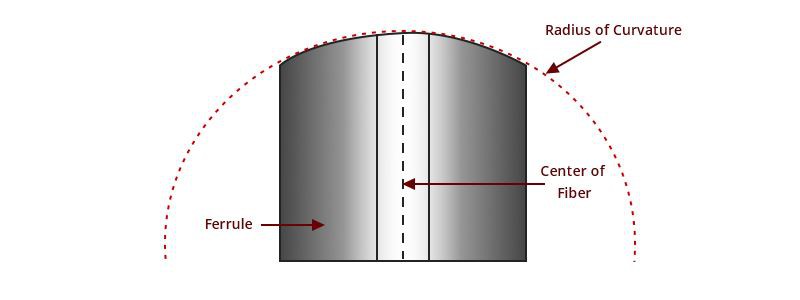

Ir-raġġ tal-kurvatura jirreferi għar-raġġ tal-assi tal-ferrule sal-wiċċ tat-tarf, kif muri fil-figura hawn taħt, li huwa r-raġġ tal-kurva tal-wiċċ tat-tarf tal-ferrule. Ir-raġġ tal-kurvatura tal-wiċċ tat-tarf tal-konnettur tal-jumper tal-fibra ta 'kwalità għolja għandu jkun ikkontrollat f'ċertu firxa. Jekk ir-raġġ tal-kurvatura huwa żgħir wisq, pressjoni akbar tiġi applikata fuq il-fibra ottika, filwaqt li raġġ ta ’kurvatura kbir wisq ma jkunx jista’ japplika pressjoni fuq il-fibra ottika, u jirriżulta f’distakk tal-arja (jiġifieri, distakk fl-arja) bejn il-konnettur u l-wiċċ tat-tarf tal-fibra. Irrispettivament minn jekk ir-raġġ tal-kurvatura huwiex kbir wisq jew żgħir wisq, dan jikkawża tixrid tad-dawl jew kuntatt fiżiku insuffiċjenti, li ma jistgħux jiggarantixxu l-aħjar prestazzjoni tat-trasmissjoni. Raġġ ta 'kurvatura xieraq biss jista' jiżgura l-pressjoni korretta u l-aħjar prestazzjoni tat-trasmissjoni.
Offset tal-Vertex
L-offset tal-Vertex jirreferi għad-distanza mill-ogħla punt tal-kurva tal-wiċċ tat-tarf tal-ferrule wara t-tħin u l-illustrar għall-assi tal-qalba tal-fibra. Dan huwa oġġett ewlieni fil-proċess tal-illustrar, u l-illustrar mhux eżatt jikkawża li l-vertiċi jinbidel.
Fl-istandards tekniċi, ġeneralment huwa meħtieġ li l-quċċata offset tal-jumper tal-fibra tkun ≤50μm. Jekk l-offset tal-ponta huwa kbir, vojt ta 'l-arja jiġi ffurmat, li jirriżulta f'telf għoli ta' inserzjoni (IL) u telf ta 'ritorn (RL) tal-jumper tal-fibra. Taħt kundizzjonijiet ideali, l-offset tal-quċċata tal-konnetturi tal-fibra ottika tal-PC u l-UPC huwa kważi żero, minħabba li jagħmlu l-wiċċ tat-tarf tal-ferrule perpendikulari għall-wiċċ tal-illustrar matul il-proċess tal-illustrar, u l-quċċata tikkoinċidi mal-assi tal-qalba. Iżda għall-konnettur tal-fibra ottika APC, il-wiċċ tat-tarf u l-assi tal-fibra ottika jiffurmaw angolu ta '8 gradi, li mhux kompletament perpendikulari.
Għoli tal-fibra
L-għoli tal-fibra huwa d-distanza mill-wiċċ tat-tarf tal-fibra għas-sezzjoni tal-ferrule, jiġifieri, l-għoli tal-estensjoni tal-qalba tal-fibra sal-wiċċ tat-tarf tal-ferrule. Bl-istess mod, l-għoli tal-fibra ottika ma jistax ikun baxx wisq jew għoli wisq. Jekk l-għoli tal-fibra huwa għoli wisq, il-pressjoni fil-fibra tiżdied meta ż-żewġ konnetturi tal-fibra jkunu mqabbda, u b'hekk issir ħsara lill-fibra; jekk l-għoli tal-fibra huwa baxx wisq, ikun hemm vojt meta ż-żewġ konnetturi tal-fibra jkunu konnessi, u jirriżulta f'telf akbar ta 'inserzjoni. Dan għandu jiġi evitat għal trasmissjonijiet b'rekwiżiti stretti għal telf ta 'inserzjoni.
