Deskrizzjoni Ġenerali
It-transceivers HTSF-5G3155Lx / HTSF-5G5531Lx jipprovdu interface ta 'monitoraġġ dijanjostiku diġitali mtejjeb uniku, li jippermetti aċċess f'ħin reali għal parametri operattivi tal-apparat bħat-temperatura tat-transceiver, il-kurrent tal-lejżer tal-lejżer, il-qawwa ottika trażmessa, u l-vultaġġ tal-provvista riċevitur ta' enerġija ottika u riċevitur. Jiddefinixxi wkoll sistema sofistikata ta 'twissijiet ta' allarm u twissija, li javża lill-utenti finali meta parametri operattivi partikolari jkunu barra minn firxa stabbilita mill-fabbrika.
L-SFP + MSA jiddefinixxi mappa tal-memorja ta '256-byte fl-EEPROM li hija aċċessibbli fuq interface serjali b'żewġ wajers fl-indirizz ta' 8 bit 1010000X (A0h). L-interface ta 'monitoraġġ dijanjostiku diġitali juża l-indirizz ta' 8 bit 1010001X (A2h), u għalhekk il-mappa tas-serje tal-memorja tal-ID ID definita oriġinarjament tibqa 'mhux mibdula.

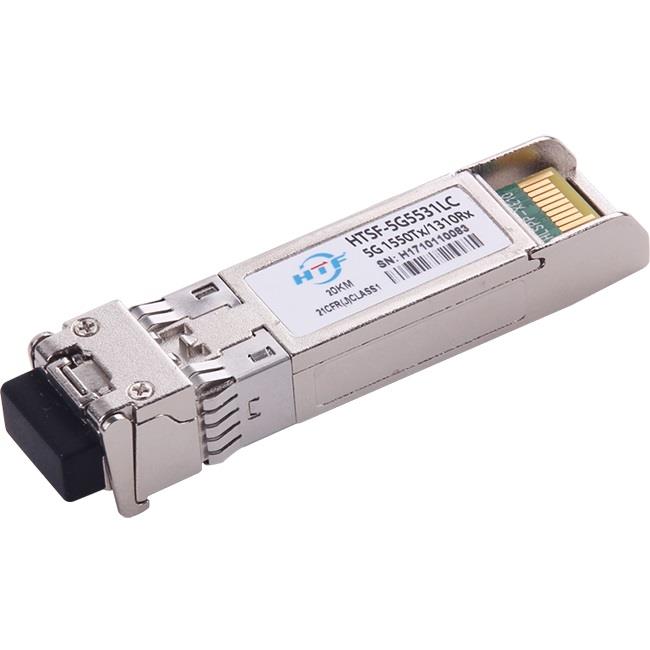

Tip ta ’mudell | SFP-5G-LR | Marka | HTFuture |
Inkapsulament | SFP | Rata tad-Dejta | 5.0Gb / s |
Tul tal-mewġa | Tx1550nmRx1310nm | Jilħaq | 15km |
Interfaċċa | Duplex LC | LD | DFB |
Tip ta 'kejbil | SMF | Appoġġ DDM | Iva |
Qawwa | -4 ~ 1dBm | Rx Sens | -15dBm |
Temperatura | 0 ~ 70 ° C (32 ~ 158 ° F) | Garanzija tal-kwalità | 3 snin |
Karatteristiċi
● Sa 5.0Gb / s rata tad-dejta
● 1310nm DFB laser u riċevitur PIN għal HTSF-5G3155Lx
● Laser DFB 1550nm u riċevitur PIN għal HTSF-5G5531Lx
● Interface ta '2 wajers b'kontroll integrat Dijanjostiku Diġitali
● Sa 15km trasmissjoni fuq SMF
● Konnettur ottiku BIDI LC
● Unika + 3.3V provvista ta 'enerġija
● Għeluq tal-metall, għal EMI aktar baxx
● Konsum massimu tal-enerġija 1.1W
● RoHS-6 konformi u mingħajr ċomb
● MSF SFF-8472 konformi & SFF-8431
● Temperatura tat-tħaddim tal-każ:
● Kummerċjali: 0 ° C sa + 70 ° C
● Estensi: -10 ° C sa + 80 ° C
● Industrijali: -40 ° C sa + 85 ° C
Applikazzjonijiet
● Kanal tal-Fibra
● Interface CPRI / OBSAI
● SDH / Sonnet
Klassifikazzjonijiet Massimi Assoluti
Għandu jiġi nnutat li l-operazzjoni li taqbeż kwalunkwe klassifikazzjoni massima assoluta individwali tista 'tikkawża ħsara permanenti lil dan il-modulu.
Parametru | Is-simbolu | Min | Max | Unità | Noti |
Temperatura tal-Ħażna | TS | -40 | 85 | ºC | |
Vultaġġ tal-Provvista tal-Enerġija | VCC | -0.5 | 3.6 | V | |
Umdità Relattiva (mhux kondensazzjoni) | RH | 5 | 95 | % | |
Limitu tal-Ħsarat | THD | 5 | dBm |
Kundizzjonijiet Operattivi Rakkomandati u Rekwiżiti tal-Provvista tal-Enerġija
| Parametru | Is-simbolu | Min | Tipiku | Max | Unità | Noti |
Temperatura tal-Każ Operattiva | TOP | 0 | 70 | ºC | kummerċjali | |
Vultaġġ tal-Provvista tal-Enerġija | VCC | 3.135 | 3.3 | 3.465 | V | |
Rata tad-Dejta | 5.0 | Gb / s | ||||
Kontroll tal-Vultaġġ tal-Input Għoli | 2 | Vcc | V | |||
Kontroll tal-Vultaġġ tal-Input baxx | 0 | 0.8 | V | |||
Distanza tal-Link (SMF) | D | 15 | km | 9 / 125um |
Qisien mekkaniċi
FAQ
1. Mistoqsija: Qiegħed niżgura, nista 'ndaħħal konnettur tal-fibra LC f'dawn il-korretti?
Tweġiba: Yep, dawn huma LC. Kun żgur li qed tuża MMF, mhux SMF għan-numru tal-parti -SR.
2. Mistoqsija: Jekk ridt nikkonnettja brocade ma 'netgear bl-użu ta' modulu sfp +, jekk inħallat il-brocade u t-transceivers netgear, għandhom jaħdmu sewwa?
Tweġiba: Sakemm iż-żewġ apparati jagħrfu l-moduli SFP + installati, jiġifieri jibagħtu / jirċievu dawl, allura l-konnettività taħdem bejn it-tnejn billi tuża l-istandards Ethernet.
3. Mistoqsija: Dan jaħdem bil-modalità unika jew multi-modalità jew it-tnejn?
Tweġiba: 10GBase-SR huwa multimode, u t-tul ta 'mewġ ta' 850nm jikkonferma dak. Il-modalità unika ekwivalenti tkun xi ħaġa bħal 10GBase-LR, u jkollha tul ta 'mewġa (normalment) ta' 1310nm.
4. Mistoqsija: Għandek vapur internazzjonalment?
Tweġiba: Iva, nistgħu nibgħatu kull fejn tixtieq. Jekk nirċievu l-karta tal-ħlas tiegħek, aħna nibgħatu l-merkanzija permezz ta 'speditur tal-konsenja tagħna jew fuq in-numru tal-kont tat-tbaħħir tiegħek. Biex tikkalkula l-aħjar spiża tat-tbaħħir għalik, jekk jogħġbok ġentilment tgħarrafna l-kodiċi tal-posta tiegħek. Jekk għandek bżonn minna biex tiddikjara l-ammont li tnaqqas it-taxxa fuq l-importazzjoni, jekk jogħġbok iddiskuti mal-bejgħ tagħna onlajn.
