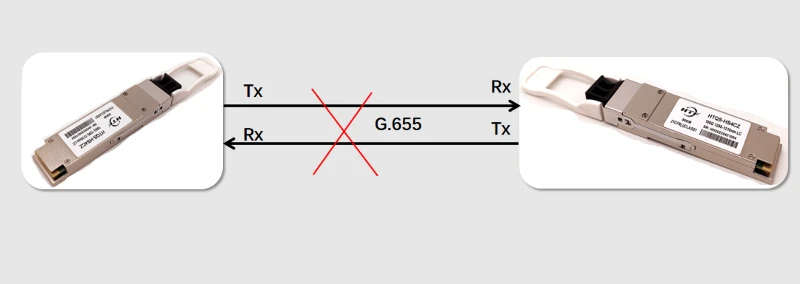

Qatt iltqajt mal-problema li r-rabta ma tistax tkun sa meta l-modulu ottiku 1310nm jiġi trażmess fuq fibra ottika G.655? Dan l-aħħar iltqajt ma' dan it-tip ta' problema, u issa nixtieq naqsamha miegħek.
Sintomu ta 'falliment
Modulu:100G QSFP28Transceiver ottiku 1310nm 80km
Swiċċ: Cisco NCS540
Tip ta 'fibra ottika: G.655, distanza 50km
Sintomu ta' falliment: Il-konnessjoni tat-trażmissjoni ma tistax titla'.
Analiżi:
1.Bidla swiċċ ieħor, ir-rabta tkompli flap
2.Uża test tal-fibra ottika G.652 fil-laboratorju, Link jaħdem ok. Il-qawwa Tx tal-modulu ottiku u l-qawwa Rx huma fl-ispeċifikazzjoni. Dan ifisser li l-prestazzjoni tat-transceivers ottiċi hija ok.
3.DWDM moduli ottiċi jaħdmu tajjeb fuq G.655 link, li jfisser G.655 link ebda waqfa.
4.Deduce:Il-wavelength tal-modulu ottiku u t-tip tal-fibra ma jaqblux
Kawża Għerq:
Moduli ottiċib'wavelength ta 'ħidma ta' 1310nm ma tistax tuża fibra ottika G.655 għal trażmissjoni fuq distanza twila, G.655 Wavelength ta 'qtugħ tal-kejbil ottiku Inqas minn jew ugwali għal 1480nm, tieqa tax-xogħol hija C band u L band (1530nm ~ 1625nm) , li jfisser jekk wavelength iżgħar minn 1480nm, ma tistax tuża fuq G.655
Sommarju:
1. Il-fibra ottika G.655 ma tistax tittrasmetti sinjali ta '1310 nm minħabba li l-wavelength tal-qtugħ tal-fibra ottika G.655 huwa 1480 nm.
2. Jekk il-qawwa tad-dħul u l-qawwa li tirċievi huma normali iżda r-rabta ma tistax tkun sa, ġeneralment ikun minħabba li t-tip ta 'modulu ottiku ma jaqbilx mat-tip ta' fibra.
