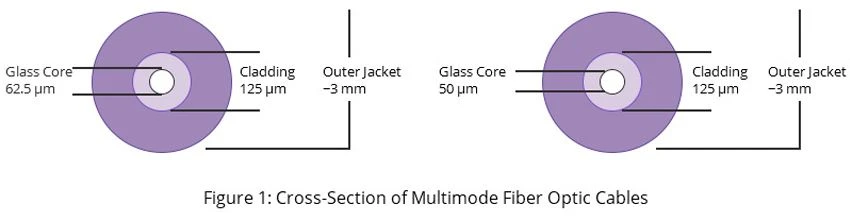

50 / 125μm u 62.5 / 125μm fibri multimode huma tipi komuni ta 'fibra ottika f'netwerks ta' trasmissjoni ottika, li minnhom 50μm u 62.5μm jirrappreżentaw id-dijametru tal-qalba użat għat-trasmissjoni ta 'sinjali ottiċi fil-fibra. 125μm jirrappreżenta d-dijametru tal-kisi, li jipproteġi l-qalba u jillimita l-propagazzjoni tad-dawl fil-qalba. Għalkemm id-daqs tal-kisi taż-żewġ tipi ta 'fibri multimode huwa l-istess, id-dijametri tal-qalba differenti jagħmlu l-wisa' tal-frekwenza tagħhom differenti. Allura, dawn iż-żewġ fibri multimode jistgħu jitħalltu? X'effett se jkollu fuq il-prestazzjoni tat-trasmissjoni tal-fibra ottika?
Skond ISO 11801, hemm ħames tipi ta 'fibra multimode: OM1, OM2, OM3, OM4 u OM5. Id-dijametru tal-qalba tal-fibra multimode OM1 huwa 62.5μm, u d-dijametru tal-qalba tal-erba 'tipi li jifdal ta' fibra multimode huwa 50μm. Dawn il-ħames tipi ta 'fibra multimode huma differenti fir-rata ta' trasmissjoni, distanza ta 'trasmissjoni, kulur tal-għant u aspetti oħra. Iktar ma jkun żgħir id-dijametru tal-qalba, iktar tkun għolja r-rata tat-trażmissjoni u tista 'tkun itwal id-distanza tat-trażmissjoni.
Għaliex taħlita ta 'fibra multimode?
Fibra multimode 62.5μm hija bbażata fuq LED, ġeneralment użata għal 10 / 100Mbps Ethernet.
Madankollu, bit-titjib kontinwu tar-rata tan-netwerk, il-fibra MULTI-mode bl-LED bħala s-sors tad-dawl hija 'l bogħod milli tissodisfa r-rekwiżiti tat-trasmissjoni tan-netwerk ta' veloċità għolja. Fibra multimode ta '50μm b'VCSEL bħala s-sors tad-dawl hija ppreżentata. Meta mqabbel ma 'sors ta' dawl LED, il-fibra b'ħafna modi VCSEL 50μm għandha qawwa ogħla u output ta 'lejżer ta' kwalità ogħla. Għalhekk, il-fibra multimode 50μm hija dejjem aktar użata. Għalkemm il-fibri multimode 50μm bħalissa huma installati f'ħafna netwerks kbar (bħal ċentri tad-dejta), għad hemm ħafna applikazzjonijiet li jeħtieġu fibri multimode 62.5μm, għalhekk hemm domanda dejjem tikber għat-taħlit ta 'fibri multimode 50μm u 62.5μm.
X'inhuma l-problemi b'fibri multimode mħallta?
Hemm żewġ tipi ta 'fibri ibridi multimode, wieħed huwa fejn id-dawl jidħol f'fibra multimode 50 / 125μm minn 62.5 / 125μm, u l-ieħor huwa fejn id-dawl jidħol f'fibra multimode 62.5 / 125μm minn fibra multimode 50 / 125μm. Kif muri fil-figura hawn taħt:
Fl-ewwel każ, il-fibra multimode 50 / 125μm għandha dijametru tal-qalba iżgħar u tista 'tiġi akkoppjata faċilment mal-fibra multimode 62.5 / 125μm. F'dan il-każ, id-devjazzjoni u l-igganċjar tad-differenza ta 'l-Angolu ma jkollhomx ħafna impatt fuq it-trasmissjoni tal-fibra. Madankollu, meta l-fibra multimode 62.5 / 125μm titħallat mal-fibra multimode 50 / 125μm, minħabba d-dijametru tal-qalba akbar ta 'l-ewwel, id-dawl fil-fibra multimode 62.5 / 125μm jinfirex mill-kisi tal-qalba tal-multimode 50 / 125μm fibra, li tirriżulta f'telf parzjali. Mhux irrakkomandat li tħallat 62.5 / 125μm ma 'fibra multimode 50 / 125μm jekk it-telf tal-fibra huwa kbir.
Imbagħad, kif tiġġudika jekk huwiex fattibbli li tħallat dawn iż-żewġ tipi ta 'fibra multimode filwaqt li tiżgura telf baxx ta' akkoppjar? Fil-fatt, il-firxa tradizzjonali tat-telf tal-igganċjar tispeċifika li l-firxa aċċettabbli tat-telf tal-igganċjar għal 62.5 / 125μm u 50 / 125μm f'fibra multi-modalità hija 0.9dB ~ 1.6dB. Jekk it-telf attwali huwa lil hinn minn din il-firxa, huwa rrakkomandat li ma titħallatx fibra multimode 62.5μm ma 'fibra multimode 50μm.
Għalkemm il-firxa tat-telf ta 'l-igganċjar aċċettabbli għall-użu mħallat ta' fibri multi-mode ta '50μm u 62.5μm ġiet determinata, ma nistgħux inkunu nafu l-valuri speċifiċi tat-telf ta' l-igganċjar ta 'dawn iż-żewġ tipi ta' fibri multi-mode mingħajr ittestjar ibbażat fuq il-kondizzjonijiet ta 'rabta attwali . Għalhekk, il-manifatturi tal-fibra u l-istituzzjonijiet ta 'riċerka relatati se jittestjaw il-fibra multi-mode f'sitwazzjonijiet differenti biex juru l-fattibilità tagħha.
Eluf ta 'testijiet urew li għalkemm il-fibri multi-mode ta' 50μm u 62.5μm għandhom sorsi tal-lejżer differenti, huma kompletament kompatibbli, iżda huwa rrakkomandat li ma tħallatx tipi differenti ta 'fibra f'rabta waħda. Inkella, tkun ippreparat għall-possibbiltà ta 'telf ta' konnessjoni kbira. Jekk it-telf ikun fil-medda aċċettabbli tiegħek, tista 'tħallat fibri multi-mode 50μm u 62.5μm kif xieraq.
Kompatibilità tal-fibra multi-modalità ma 'bandwidth differenti / manifatturi tal-fibra differenti
Mhux biss il-kompatibilità ta 'fibri multi-mode 62.5μm u 50μm hija importanti, iżda l-kompatibilità ta' fibri multi-mode b'wisa 'ta' frekwenza differenti jew minn fornituri differenti wkoll għandha tingħata attenzjoni. Jekk trid tuża fibra multimode 62.5μm tradizzjonali biex iżżid il-bandwidth tan-netwerk kollu, minflok ma tħalltu ma 'fibra multimode 50μm, ikkunsidra l-kompatibilità ta' fibri tal-bandwidth differenti. Uħud mill-manifatturi tal-fibri wrew li l-fibra u l-link jistgħu jintużaw flimkien, anke jekk għandhom bandwidths differenti, sakemm jissodisfaw l-istandards tal-industrija.
