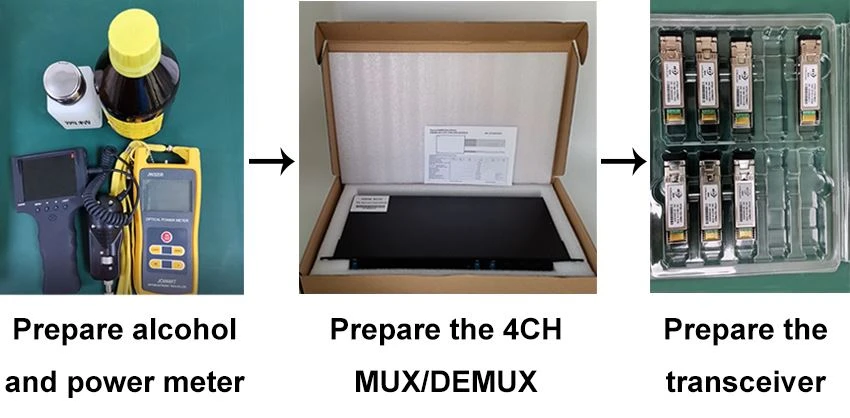

Qabel ma tikkonnettja, uża alkoħol assolut biex tnaddaf il-korda tal-garża tal-fibra ottika.
Imbagħad uża l-Ispettur Viżwali tal-Fiber End-face biex tiċċekkja.
Trid tiżgura li tkun nadifa qabel ma tikkonnettja,
Evita li tagħmel il-MUX DEMUX u t-transceiver ottiku maħmuġin. Ipprepara miter tal-qawwa ottika biex tiċċekkja jekk tikkonnettja u jekk għandhiex dawl.v

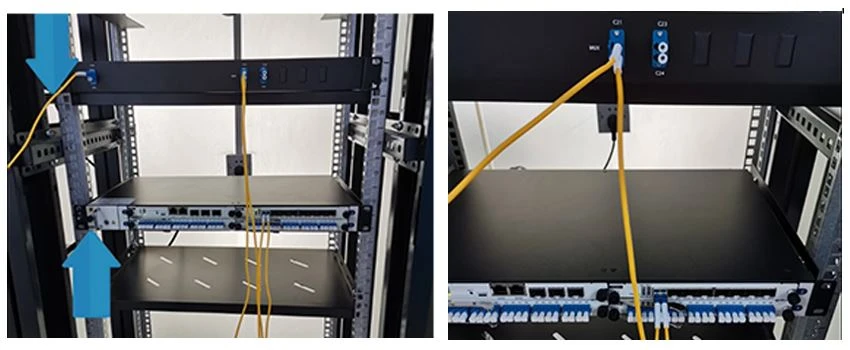

Uża korda tal-garża biex tgħaqqad il-MUX u t-transceiver ottiku (swiċċ/tagħmir)
Aħna nużaw danSistema HT6000 DWDMtagħmir bħala swiċċ biex jagħmel l-ittestjar tal-installazzjoni.

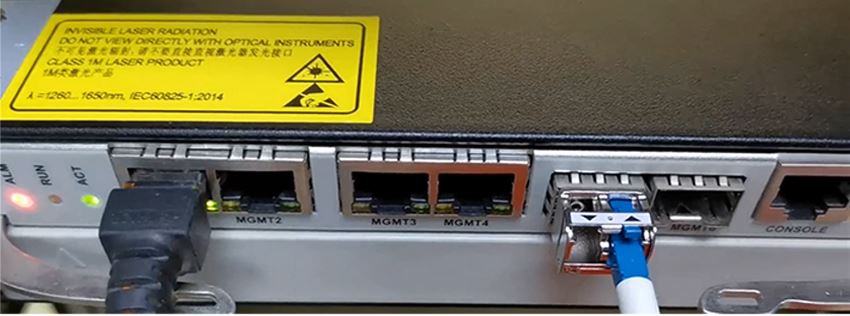

C21 SFP qabbad biex taqleb, uża korda tal-garża qabbad C21 SFP Tx qabbad ma MUX C21
C21 SFP Rx qabbad ma MUX C22

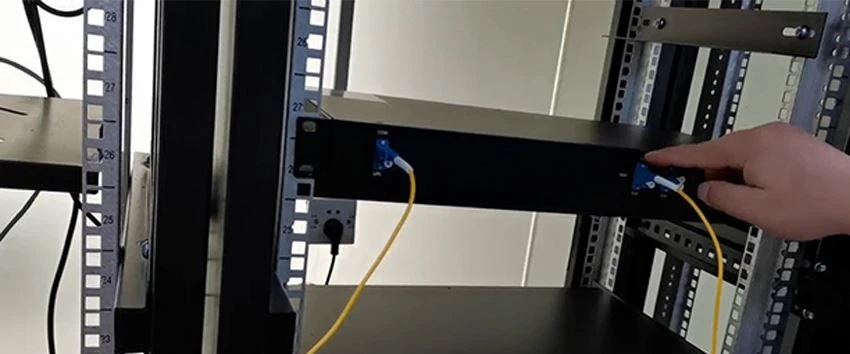

Tista' tittestja l-Com Port. Jekk din il-COM tista 'tirċievi d-dawl, uri li l-MUX huwa ok, transceiver SFP huwa wkoll ok.
Jista 'jittestja l-port DEMUX C21, kun żgur li d-dawl huwa< -8="" ~="" -22,="" għalhekk="" dan="" huwa="">
C22 SFP qabbad biex swiċċ, Uża korda tal-garża biex tikkonnettja C22 SFP Rx qabbad ma 'DEMUX C21 C22 SFP Tx qabbad ma' DEMUX C22
Tista 'tittestja l-port Mux C22,
Kun żgur li d-dawl huwa<-8 ~="" -22,="" għalhekk="" dan="" huwa="" ok.="" il-mux="" huwa="" ok,="" transceiver="" sfp="" huwa="" wkoll="">
C21 SFP Rx qabbad ma Mux C22
Kif tinstalla l-Modulu C23 C24?
C23 SFP qabbad biex taqleb, Uża korda tal-garża biex tikkonnettja C21 SFP Tx qabbad ma 'MUX C23, C23 SFP Rx qabbad ma' Mux C24.
C24 SFP qabbad biex taqleb, Uża korda tal-garża biex tikkonnettja C24 SFP Tx qabbad ma 'DEMUX C24, C24 SFP Rx qabbad ma' DEMUX C23.
