Fit-trażmissjoni tal-fibra ottika, apparti t-telf, hemm fattur importanti ieħor li ħafna drabi jiġi injorat u li huwa t-tixrid.Dispersjonihuwa fattur importanti li jaffettwa l-prestazzjoni tas-sistemi tal-komunikazzjoni tal-fibra ottika.
Id-dispersjoni ottika hija fenomenu fiżiku ikkawżat mid-distorsjoni tas-sinjal trażmess minħabba l-veloċitajiet differenti tal-grupp tal-komponenti jew modi ta 'frekwenza differenti tas-sinjal trażmess mill-fibra. L-hekk imsejħa veloċità tal-grupp hija l-veloċità tat-trażmissjoni tal-enerġija tad-dawl fil-fibra ottika. Permezz ta 'distorsjoni tas-sinjal ottiku, ġeneralment nifhmu t-tixrid tal-polz. Imma x'jikkawża l-wavelengths differenti tad-dawl biex jisseparaw minn xulxin? Huwa l-ħġieġ! Kemm jekk hija priżma magħmula mill-ħġieġ jew fibra ottika b'qalba tal-ħġieġ tas-silika mdewba, minħabba li l-ħġieġ huwa mezz ta 'dispersjoni, kollha għandhom il-kapaċità li jgħawġu wavelengths differenti ta' dawl għal angoli differenti.
Jekk jitħalla mhux immaniġġjat, dan jista 'jikkawża problemi serji fis-sistemi ta' komunikazzjoni tan-netwerk, speċjalment f'applikazzjonijiet b'rata mgħaġġla tal-bit. Is-sistemi 40G huma aktar suxxettibbli għat-tixrid minn sistemi 10G minħabba li l-impulsi tas-sinjali huma aktar densi fis-sors. Is-sistemi 10G jistgħu joperaw sa 100 km mingħajr problemi, filwaqt li s-sistemi 40G jistgħu joperaw biss ftit kilometri mingħajr soluzzjonijiet ta 'kumpens ta' dispersjoni.
Kif il-moduli ta 'kumpens tad-dispersjoni jnaqqsu d-dispersjoni?

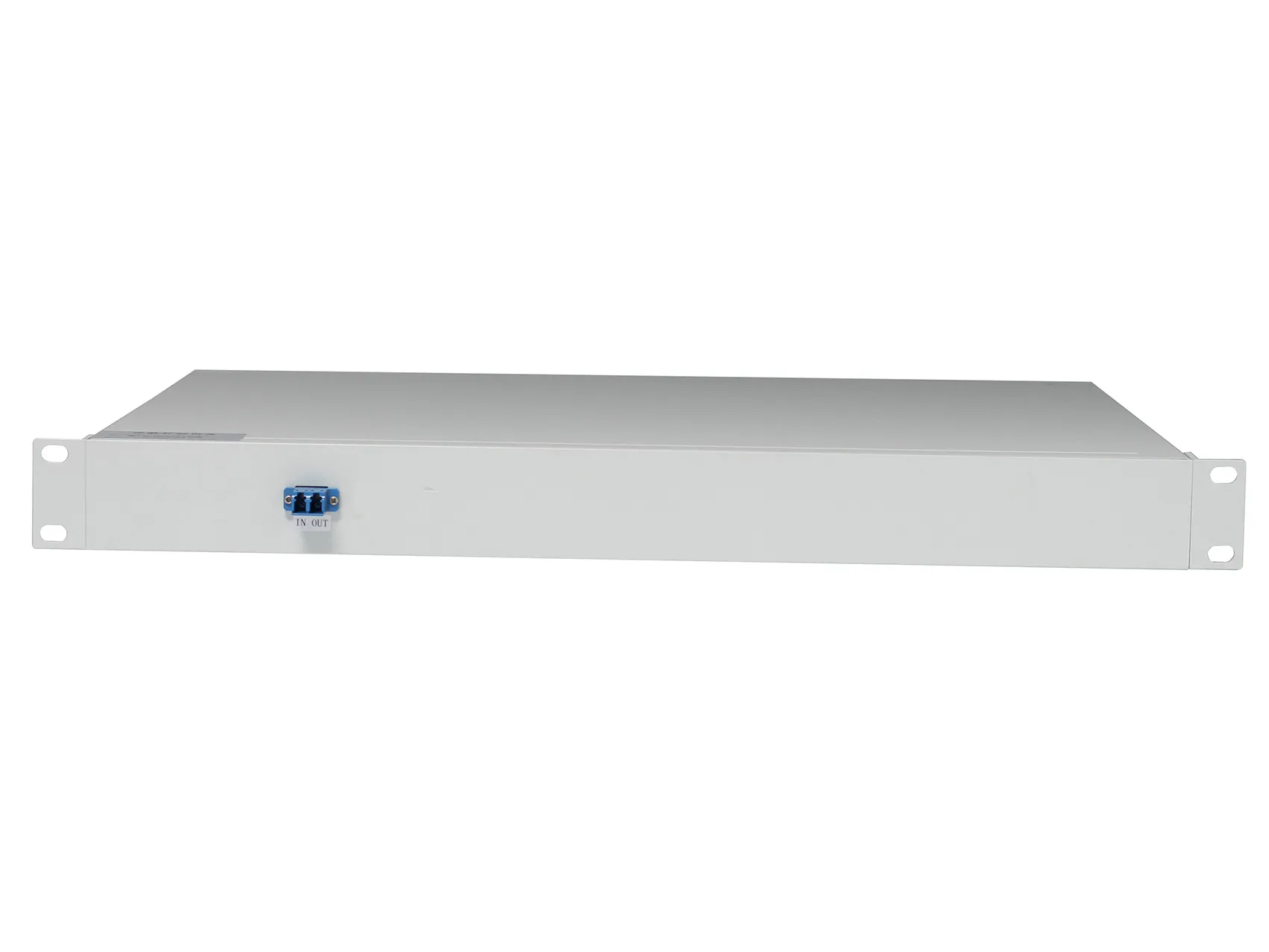

Modulu ta’ kumpens ta’ dispersjoni (jewDCM) tintuża biex tikkumpensa għad-dispersjoni akkumulata f'fibra b'mod wieħed u l-fattur ta 'dispersjoni jintuża biex jikkaratterizza l-valur tad-dispersjoni. SMF konvenzjonali f'1550nm huwa bejn wieħed u ieħor flimkien ma '16 sa 17 ps / (nm * km). Biex timmaniġġja dan kif suppost, id-DCM huwa mibni bl-użu ta 'tip speċjali ta' fibra kkumpensata tixrid ġewwa l-modulu li għandu koeffiċjent ta 'dispersjoni negattiv li jvarja minn -30 sa -300 ps/(nm * km).
Pereżempju, id-dispersjoni kumulattiva ta' tul ta' 10 km ta' fibra tkun flimkien ma' 160 sa 170 ps / nm, għalhekk biex tikkumpensa għal dan l-ammont ta' dispersjoni, DCM jiġi miżjud mal-link għal rabta speċifika u kkalkulata. tul tal-fibra biex tnaqqas it-tixrid totali qrib 0 ps / (nm * km). Shenzhen HTFuture Technology Co., Ltd jipprovdi kumpensaturi ta 'dispersjoni ta' kwalità għolja.
