X'inhuma t-tipi ta 'spliters? Kif Agħżel Splitter?

Splitters ottiċi jistgħu jinqasmu fi splitters ottiċi tat-tip kaxxa, splitters ottiċi tat-tip trej, splitters ottiċi immuntati fuq rack, splitters ottiċi immuntati mal-ħajt, eċċ skond l-ambitu ta 'applikazzjoni. Splitters ottiċi tat-tip kaxxa huma ġeneralment użati għal kaxxi tad-distribuzzjoni tal-fibra ottika, eċċ.; splitters ottiċi tat-tip trej huma ġeneralment użati għal frejms tad-distribuzzjoni tal-fibra ottika ODF u kaxxi tat-trasferiment tal-kejbil ottiku fil-kamra tal-kompjuter; splitters ottiċi mmuntati fuq rack huma installati f'xtillieri standard; splitters ottiċi immuntati mal-ħajt jistgħu jinstallaw fuq il-ħajt.

Is-splitter ottiku jista 'jinqasam f'żewġ tipi: splitter ottiku għax-xejn tal-fużjoni u splitter ottiku planar waveguide (PLC) skont proċessi ta' manifattura differenti. Fost dawn, is-splitter ottiku planar waveguide (PLC) huwa użat ħafna f'FTTx uPON. Is-splitter tar-raġġ għax-xejn tal-fużjoni huwa ffurmat billi tgħaqqad żewġ fibri ottiċi jew aktar fuq il-ġenb; l-isplitter tar-raġġ tal-gwida tal-mewġ planari (PLC) huwa prodott tat-tip ta 'komponent mikro-ottiku li juża teknoloġija fotolitografika biex jifforma waveguide ottiku fuq sottostrat dielettriku jew semikonduttur. Irrealizza l-funzjoni tal-assenjazzjoni tal-fergħa. Il-prinċipji tal-qsim ta 'dawn iż-żewġ tipi ta' splitters ottiċi huma simili. It-tnejn jiksbu ammonti ta 'fergħat differenti billi jbiddlu l-igganċjar tal-kamp evanexxenti bejn il-fibri (grad tal-igganċjar, tul tal-igganċjar) u jibdlu r-raġġ tal-fibra.

Barra minn hekk, ir-raġġ splitter huwa maqsum 1 × 2, 1 × 4, 1 × 8, 1 × 16, 1 × 32, 1 × 64, eċċ skond id-differenza tal-proporzjon tal-qsim.
Nota: Fuq il-bord imnaqqax tas-semikondutturi, il-coupler tal-gwida tal-mewġ b'forma ta '"Y" huwa mnaqqax bit-teknoloġija tal-fotolitografija, u dawn il-gwidi tal-mewġ "Y" huma konnessi flimkien biex jiffurmaw qsim tad-dawl stepwise, li jista' jirrealizza 1 × 2, 1 × 4, 1 ×8. Proporzjon maqsum ta '1 × 16, 1 × 32, 1 × 64, eċċ.
Kif tagħżel fost il-ħafna tipi ta 'spliters ottiċi hawn fuq? L-ewwel nistgħu niddeterminaw l-okkażjonijiet tal-applikazzjoni u nagħżlu l-isplitter ottiku xieraq skont il-ħtiġijiet attwali. Pereżempju, f'applikazzjonijiet fejn hemm ftit fergħat u insensittivi għal wavelengths tad-dawl (jiġifieri, 1 × 2 jew 1 × 4 biss huma biżżejjed), agħżel it-tip taper tal-fużjoni Splitter ottiku: Jekk jintuża f'FTTH u applikazzjonijiet oħra li jeħtieġu wavelengths multipli (jiġifieri, 1 × 4 jew aktar), agħżel splitter ottiku planar waveguide (PLC), minħabba li s-splitter ottiku planar waveguide (PLC) huwa uniformi u l-kanal huwa uniformi.
Prinċipji u ppjanar ta' splitter ottiku.

Il-proporzjonijiet maqsuma ta 'spliters użati komunement huma 1:2, 1:4, 1:8, 1:16, 1:32, u 1:64. Jekk meħtieġ, tista 'wkoll tagħżel 2: N splitter ottiku jew splitter ta' qsim mhux uniformi. Meta jiġi kkonfigurat is-splitter ottiku, ir-rata massima ta 'utilizzazzjoni ta' kull port PON u splitter ottiku tat-tagħmir għandha tiġi kkunsidrata. Skont id-densità tad-distribuzzjoni tal-utent u l-forma tad-distribuzzjoni, għandhom jintgħażlu l-aħjar kombinazzjoni tal-isplitter ottiku u l-pożizzjoni ta 'installazzjoni xierqa. Hemm żewġ prinċipji għall-użu ta 'spliters ottiċi: wieħed huwa li tuża qsim ta' l-ewwel livell kemm jista 'jkun, u l-oħra hija li n-numru ta' livelli ta 'qsim ma jaqbiżx tnejn. Hemm tliet raġunijiet għall-użu tal-qsim tal-ewwel livell: l-ewwel, tista 'timmassimizza l-utilizzazzjoni tal-PON; it-tieni, huwa konvenjenti li jiġu djanjostikati l-ħsarat; it-tielet, is-sistema għandha affidabilità għolja.

Kif tpoġġi l-isplitter?
(1) Bl-użu tal-metodu ta 'qsim tal-ewwel livell, meta s-splitter ottiku jkun fin-netwerk residenti, is-splitter jista' jiġi installat ġewwa jew barra. Il-postijiet ta 'installazzjoni ta' ġewwa jinkludu l-kamra tal-kompjuter ċentrali tal-komunità, il-kurrent dgħajjef tajjeb fil-bini, u l-kaxxa tal-wajers tal-art. Il-kejbils ottiċi ta 'konnessjoni ta' fuq tas-splitter ottiku jistgħu jiġu minn tliet modi, jiġifieri, il-kaxxa crossover ottika tal-ewwel livell, il-kaxxa crossover ottika tat-tieni livell jew il-kaxxa splitter tal-fibra ottika. Dan il-metodu huwa adattat prinċipalment għas-sitwazzjoni ta 'skala kbira u densità għolja tal-utent, bħal bini residenzjali għoli.
(2) Jekk jiġi adottat il-metodu ta 'qsim ottiku sekondarju, is-splitter ottiku jista' jiġi installat fuq is-saff tas-sinsla jew is-saff tal-kejbil tal-fibra ottika tad-distribuzzjoni tal-utent. Fis-saff tas-sinsla, is-splitter jista 'jiġi installat fil-kaxxa tal-junction ottika primarja, kaxxa tal-junction ottika sekondarja jew ġewwa l-kaxxa tad-distribuzzjoni tal-fibra ottika. Dan il-metodu huwa adattat għal sitwazzjonijiet fejn l-utenti huma relattivament imxerrda u netwerks tal-kejbil ottiċi tal-utent ġodda.

Kif tuża l-isplitter?
Bl-avvanz fuq skala kbira tal-fibra għad-dar (FTTH) fiċ-Ċina, l-applikazzjoni ta 'diversi prodotti passivi ottiċi żviluppat malajr. Bħala l-aktar mezz ottiku passiv tal-qalba fil-kostruzzjoni tal-fibra għad-dar (FTTH), splitters ottiċi huma użati biex jiżguraw links ta 'komunikazzjoni, li huwa tagħmir importanti għat-trażmissjoni normali. Allura kif jintużaw splitters ottiċi fil-kejbils tal-fibra għad-dar (FTTH)?

Bħalissa, l-ispettroskopija primarja u sekondarja ħafna drabi tintuża fl-inġinerija. Għall-metodu ta 'qsim ottiku tal-ewwel livell, l-użu tas-splitter ottiku huwa ġeneralment maqsum f'erba' sitwazzjonijiet: wieħed jitqiegħed fil-kamra tal-kompjuter tal-uffiċċju ċentrali; l-ieħor jitqiegħed fil-kamra tal-kompjuter taċ-ċelluli; it-tielet jitqiegħed fil-kaxxa tat-trasferiment ottiku taċ-ċellula; ir-raba’ jitqiegħed direttament fil-kuritur. Għas-splitter tat-tieni livell, l-użu tas-splitter huwa ġeneralment maqsum fi tliet sitwazzjonijiet: waħda hija li l-isplitter tal-ewwel livell jitqiegħed fil-kamra tal-uffiċċju ċentrali, u s-splitter tat-tieni livell jitqiegħed fil-kaxxa tat-trasferiment ottiku; it-tieni hija li l-isplitter tal-ewwel livell jitqiegħed ħdejn it-triq. Fil-kaxxa crossover ottika ta 'kapaċità kbira, is-splitter ottiku sekondarju jitqiegħed fil-kaxxa crossover ottika tal-komunità; it-tielet huwa l-isplitter ottiku primarju jitqiegħed fil-kaxxa crossover ottika residenzjali, u l-isplitter ottiku sekondarju jitqiegħed fil-kuritur.

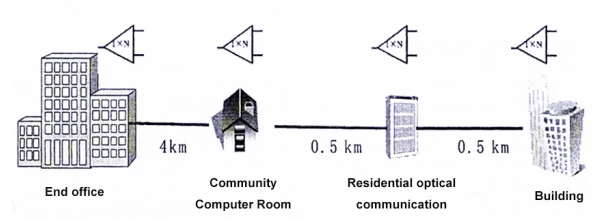

Per eżempju: ejja ngħidu li l-uffiċċju tat-tmiem huwa 4km għaċ-ċellula, 4.5km għaċ-ċellula, 5km għall-bini tal-utent, hemm 20 bini fiċ-ċellula, kull bini għandu 30 dar, u l-kejbils ottiċi drop-in kollha fil- bini użu drop-in cables ottiċi, kif muri hawn taħt muri.

(1) Fil-każ ta 'qsim ottiku tal-ewwel livell, il-metodu ta' kopertura sħiħa huwa adottat, u kull bini huwa kopert bi proporzjon ta 'qsim ta' 1:32. In-numru u t-tul tal-kejbil ottiku tas-sinsla u l-kejbil ottiku tad-distribuzzjoni jingħaddu (in-numru ta 'qlub tal-kejbil ottiku huwa bbażat fuq il-qalba tal-produzzjoni attwali Meta wieħed iqis in-numru ta' utenti l-eqreb għan-numru ta 'utenti, ma ssir l-ebda statistika fuq il-fibra ottika kejbils mill-kaxxa tad-distribuzzjoni tal-fibra tal-kuritur għall-utentONU, kif muri fit-tabella li ġejja.

(2) Fil-każ ta 'qsim ottiku sekondarju, jekk is-splitter ottiku primarju huwa 1:2 u s-splitter ottiku sekondarju huwa 1:16, għall-kejbil ottiku tas-sinsla (uffiċċju tat-tarf għal splitter ottiku primarju), kejbil ottiku tad-distribuzzjoni (ottiku primarju splitter għal splitter ottiku sekondarju) in-numru ta 'qlub u t-tul tal-kejbil tal-fibra ottika (splitter ottiku sekondarju għall-kaxxa tad-distribuzzjoni tal-fibra tal-bini) jingħaddu kif muri fit-tabella li ġejja.
