Amplifikatur ottiku huwa apparat sinifikanti użat għall-komunikazzjoni ottika u l-fiżika tal-lejżer. L-ebda ħtieġa li tikkonverti sinjali ottiċi f'sinjali elettriċi l-ewwel, amplifikatur ottiku jista 'jamplifika direttament is-sinjali ottiċi. Huwa meqjus li jkun laser mingħajr kavità ottika jew b'reazzjonijiet imrażżna mill-kavità. L-amplifikaturi ottiċi spiss jiġu installati f'postijiet fejn is-sinjali ottiċi huma dgħajfa u għandhom bżonn jittejbu. Dan jiżgura t-trasmissjoni stabbli ta 'sinjali ottiċi fil-kejbils ta' mistrieħ. Għalhekk, għandna nagħtu importanza akbar lill-amplifikatur ottiku. U dan l-artikolu jiggwidak biex tkun taf is-sigrieti tal-amplifikatur ottiku.
Funzjonijiet ta 'Amplifikatur Ottiku

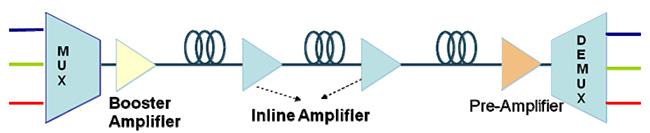

F'netwerk ottiku, amplifikaturi ottiċi jistgħu jintużaw bħala amplifikaturi ta 'booster, amplifikaturi minn qabel jew amplifikaturi inline. Dawn il-funzjonijiet huma ftit differenti minn xulxin. Meta amplifikatur ottiku jaġixxi bħala booster, huwa użat biex jamplifika s-sinjali li jħallu t-trasmettitur fil-livell meħtieġ qabel ma jidħol f'rabtiet tal-fibra. L-amplifikatur tal-booster huwa speċjalment importanti għal konnessjoni WDM peress li l-multiplexer innaqqas is-sinjali ottiċi. L-amplifikatur minn qabel jintuża fit-tarf l-ieħor ta 'link biex jamplifika l-livell tas-sinjal biex ikun skopert' il fuq mill-ħoss termali tar-riċevitur. Fir-rigward ta 'amplifikatur inline, jintuża għal konnessjonijiet ta' aktar minn 150 km f'każ li sinjali jsiru dgħajfa fuq distanza twila. Kull 80 sa 100 km, amplifikatur inline għandu jitqiegħed biex jiżgura li l-livell tas-sinjal ikun fuq l-art tal-ħoss.
Tliet Tipi ta 'Amplifikaturi Ottiċi
1) Amplifikatur tal-Fibra Doped bl-Erbju (EDFA)
Amplifikatur tal-fibra doptin bl-erbium jew EDFA issa huwa l-aktar amplifikatur ottiku użat ħafna għal komunikazzjonijiet f'fibra fuq medda twila. Il-fibra ottika tagħha (ġeneralment fibra tal-modalità waħda) fil-qalba hija mtaqqba ma 'element ta' l-art rari ta 'erbju biex tassorbi d-dawl f'wieħed mill-frekwenzi u titfa' dawl fi frekwenza oħra. Id-dawl huwa ppumpjat minn dijodi tal-lejżer b’tul ta ’mewġa ta’ madwar 980 nm u xi kultant madwar 1480 nm. EDFA għandha vantaġġi ta 'qligħ għoli, wisa' wiesa ', qawwa tal-ħruġ għolja, effiċjenza għolja ta' ppumpjar, telf ta 'inserzjoni baxx u insensittiv għall-istat ta' polarizzazzjoni li jirriżulta li huwa soluzzjoni tajba għal applikazzjonijiet DWDM, CATV u SDH.
2) Raman Amplifikatur
Amplifikatur Raman huwa ddisinjat ibbażat fuq il-gwadann Raman li jirriżulta mill-effett ta 'tixrid ta' Raman stimulat. Meta foton ta 'sinjal ta' frekwenza baxxa jinduċi t-tifrix inelastiku ta 'foton ta' pompa ta 'frekwenza ogħla f'mezz ottiku fir-reġim mhux lineari, foton ieħor tas-sinjal jiġi prodott bl-enerġija żejda mgħoddi b'mod resonanti għall-istati vibrazzjonali tal-medju. Amplifikatur Raman huwa spiss installat fin-nofs tan-nixxiegħa ta 'sinjal jew quddiem ir-riċevitur biex jamplifika l-livelli tas-sinjal. Għandu l-vantaġġi ta 'firxa ta' mewġa operattiva akbar, qligħ ottiku kostanti u tnaqqis effettiv tal-figura tal-istorbju.
3) Amplifikatur Ottiku Semikonduttur (SOA)
Amplifikatur ottiku semikonduttur jew SOA huwa l-amplifikatur ottiku bbażat fuq mezz ta 'qligħ ta' semikondutturi. Id-dawl jintbagħat permezz ta 'gwida tal-mewġ ta' modalità semikondutturi b'dimensjonijiet trasversali. SOA huwa ġeneralment imqabbad mal-ħruġ ta 'transceivers 1310nm biex jamplifika l-livell tas-sinjal qabel ma jidħol f'fibra ottika. Huwa jappoġġja s-sinjali kollha tal-format ta 'mewġ ta' 1310nm u huwa kompatibbli mar-rati tad-dejta kollha. Għalhekk, SOA hija soluzzjoni ideali għall-amplifikazzjoni ottika tan-netwerk DWDM.
Konklużjoni
Fil-qosor, l-amplifikatur ottiku jippermetti t-trażmissjoni ottika fuq distanza twila billi jiġu amplifikati s-sinjali. Dan l-artikolu jintroduċi l-elementi fundamentali tal-funzjonijiet tiegħu u xi tipi użati b'mod komuni. Jista 'jkollok fehim ġenerali dwar amplifikatur ottiku. Għal aktar informazzjoni, jekk jogħġbok żur HTFWDM.COM.
