X'inhu l-baġit tal-link tal-fibra?
Il-baġit tal-link tal-fibra huwa t-telf massimu tas-sinjal permess fin-netwerk u fl-applikazzjoni. Dan il-valur huwa kkalkulat abbażi tal-kundizzjonijiet attwali tan-netwerk u t-telf speċifikat mill-istandards internazzjonali. Rabta sħiħa tal-fibra ottika tinkludi fibri ottiċi, konnetturi, u ġonot tal-fużjoni, allura meta jiġi kkalkulat it-telf massimu ta 'rabta tal-fibra ottika, dawn il-fatturi kollha għandhom jiġu kkunsidrati. It-telf tal-enerġija ottika fil-konnessjoni tal-komunikazzjoni tal-fibra ottika huwa magħmul mit-telf tal-fibra ottika nnifisha, it-telf ikkawżat mill-konnettur u t-telf ikkawżat mill-splice tal-fużjoni. Madankollu, minħabba l-inċertezza tat-tul tal-fibra ottika, in-numru ta 'ġonot u n-numru ta' ġonot, l-istandard tat-test tal-link tal-fibra ottika mhuwiex iffissat bħal par mibrum. Għalhekk, l-istandard tat-test ta 'kull link tal-fibra ottika għandu jkun ikkalkulat permezz tal-kalkolu.
X'inhi l-formula tal-kalkolu għat-telf tal-link tal-fibra?
Ovvjament, it-telf tal-link tal-fibra huwa s-somma ta 'attenwazzjoni tal-fibra, attenwazzjoni tal-konnettur, attenwazzjoni tal-splice, u telf tal-marġni tas-sistema:
Attenwazzjoni tal-konnessjoni tal-fibra ottika=attenwazzjoni tal-fibra ottika + attenwazzjoni tal-konnettur + attenwazzjoni tal-splice + marġini tas-sistema
Attenwazzjoni tal-fibra=koeffiċjent tal-attenwazzjoni tal-fibra (dB / km) × tul tal-fibra (km);
Attenwazzjoni tal-konnettur=attenwazzjoni tal-konnettur / biċċa × numru ta 'konnetturi;
Attenwazzjoni tal-punt tal-iwweldjar=attenwazzjoni tal-punt / biċċa tal-iwweldjar × numru ta 'punti tal-iwweldjar;
Il-marġni tas-sistema jinkludi jumper tal-fibra, liwi tal-kejbil tal-fibra ottika u attenwazzjoni ottika imprevedibbli, eċċ. Mill-inqas marġni 3dB għandu jitħalla.
L-attenwazzjoni medja ta 'wavelength ta' 1310nm f'kundizzjonijiet normali:
Attenwazzjoni tal-fibra ottika: 0.35dB / Km; konnettur ottiku: 0.6dB / biċċa; punt tal-iwweldjar: 0.1dB / biċċa.
Attenwazzjoni medja ta 'wavelength ta' 1550nm f'kundizzjonijiet normali:
Attenwazzjoni tal-fibra ottika: 0.2dB / Km; konnettur ottiku: 0.35dB / biċċa; punt tal-fużjoni: 0.05dB / biċċa.

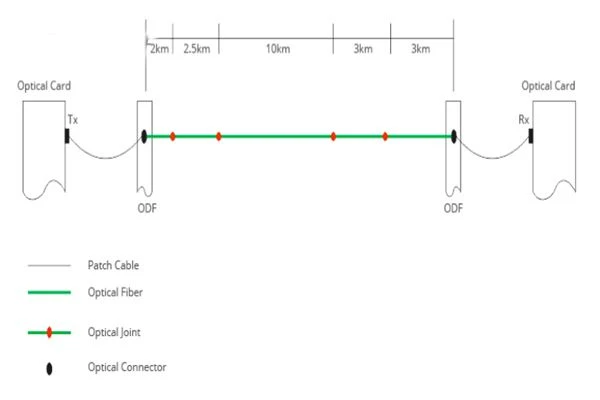

L-istampa hawn taħt hija każ tipiku tas-sit:
Skond il-formula ta 'hawn fuq, ir-riżultati li ġejjin jistgħu jiġu kkalkulati:
Għal wavelength ta '1310nm:
Attenwazzjoni tal-konnessjoni tal-fibra ottika = 20.5Kmx0.35dB / Km+2x0.6dB+4x0.1dB+3dB = 11.78dB;
Għal wavelength ta '1550nm:
Attenwazzjoni tal-konnessjoni tal-fibra ottika = 20.5Kmx0.22dB / Km+2x0.35dB+4x0.05dB+3dB = 8.41dB;
Huwa meħtieġ li tixtri jumper ta 'referenza speċjali?
Fl-istandards TIA / EIA568-B.3 u ISO11801, it-telf ta 'akkoppjar tal-fibra huwa meħtieġ li jkun inqas minn 0.75dB. Il-prestazzjoni tal-kordi tal-garża tal-fibra ottika u l-adapters prodotti mill-biċċa l-kbira tal-manifatturi jistgħu jissodisfaw jew jeċċedu dan ir-rekwiżit. Madankollu, dak li ħafna nies ma jafux huwa li l-istandards ta 'referenza għal kejbils u adapters għandhom rekwiżiti speċjali. Fl-istandard IEC14763-3, meta jintużaw il-jumper ta 'referenza u l-adapter, it-telf tal-igganċjar tal-fibra multimode huwa inqas minn 0.1dB, u l-fibra single mode hija inqas minn 0.2dB. Kordi tal-garża tal-fibra konvenzjonali sempliċement ma jistgħux jissodisfaw dan ir-rekwiżit. Għalhekk, huwa meħtieġ li jinxtraw jumpers ta 'referenza speċjali għall-ittestjar mingħand il-manifatturi u l-manifatturi tat-tagħmir tat-test.
