X'inhu dijagramma iseye?
Fit-telekomunikazzjonijiet, xejriet tal-għajnejn jissejħu wkoll dijagramma tal-għajnejn.
Id-dijagramma tal-għajn hija graff murija minn serje ta 'sinjali diġitali akkumulati fuq l-ossilloskopju. Il-forma tiegħu hija simili għall-għajn, għalhekk tissejjaħ dijagramma tal-għajn.
Id-dijagramma tal-għajn hija indikatur komuni tal-kwalità tas-sinjal fit-trasmissjoni diġitali b'veloċità għolja. Id-dijagramma tal-għajn ġeneralment tinkludi xi kampjuni tal-ħin tal-vultaġġ meħtieġ għad-dejta b'rata tal-kampjun inqas mir-rata tad-dejta. Dijagramma tal-għajnejn perfetta fiha ammont kbir ta 'informazzjoni dwar il-parametri dwar is-sinjal, peress li huwa derivat mill-fiżika, irrispettivament mill-frekwenza ta' dawn l-effetti.
Id-dijagramma tal-għajn tipprovdi dejta viżwali immedjata, li l-inġiniera jistgħu jużaw biex jiċċekkjaw l-integrità tas-sinjal tad-disinn u jsibu problemi kmieni fil-proċess tad-disinn. Użati flimkien ma 'kejl ieħor bħal rata ta' żball tal-bit, dijagrammi tal-għajnejn jistgħu jgħinu lid-disinjaturi jbassru l-prestazzjoni u jidentifikaw sorsi possibbli ta 'problemi.
Fit-test, hemm relazzjoni mill-qrib bejn id-dijagramma tal-għajnejn u l-kwalità. Jekk id-dijagramma tal-għajn hija tajba u stabbli, dan ifisser li l-kwalità tal-modulu hija tajba.
Hemm ħafna forom ta 'l-għajnejn differenti, u l-istess jgħodd għal mudelli ta' l-għajnejn. Nistgħu jiġġudikaw malajr il-kwalità tas-sinjal mill-karatteristiċi tal-forma fid-dijagramma tal-għajn.

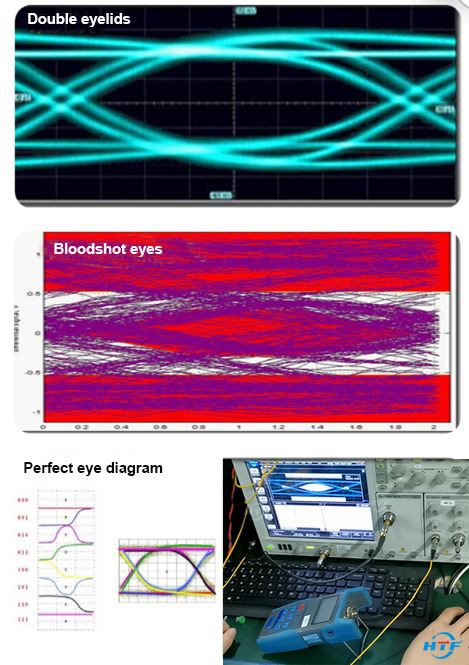

1. Id-dijagramma ta 'l-għajnejn fil-figura t'hawn taħt għandha" għajn doppja ta'" ;, li tista 'tiddetermina li s-sinjal jista' jkollu l-enfasi jew pre (de) enfasi.
2. Id-dijagramma tal-għajnejn fil-figura hawn taħt" l-għajnejn huma mgħottija bl-għajnejn tad-demm" ;, li jindika li l-kwalità tas-sinjal hija fqira wisq. Jista 'jkun ikkawżat minn żball fil-metodu tat-test jew żball ovvju fil-wajers tal-PCB.
3. Dijagramma kompluta tal-għajnejn għandha tinkludi l-gruppi ta 'stati kollha minn" 000" sa" 111", u tmien stati jiffurmaw dijagramma tal-għajnejn.
L-effett finali huwa viżibbli b'mod ċar fid-dijagramma ta 'l-għajnejn prodotta.
Sabiex il-prodotti tal-modulu ottiku jaħdmu b'mod stabbli, aħna nittestjaw il-mudell tal-għajn permezz ta 'fibra vojta (20km / 40km / 80km). Kollha SFP, XFP, QSFP28, DWDM, CWDM, BIDI, 10G SFP {{5} XFP DWDM transceiver sintonizzabbli, ram eċċ modulu ottiku għandhom jgħaddu l-ittestjar, allura HTF jista 'jirranġa l-ġarr.
