Deskrizzjoni

Ibgħat l-inkjesta

Karatteristiċi

Appoġġ 4x25GBASE-SR applikazzjoni

Konformi ma' QSFP28 MSA SFF-8636 u SFP28 MSA SFF-8431 u SFF- 8472

Rata multi sa 25.78125Gbps għal kull korsija

Distanza tat-trasmissjoni sa 50m

flimkien ma '3.3V provvista ta' enerġija waħda

Konsum ta 'enerġija baxxa

Kejbils taċ-ċertifikazzjoni UL (mhux obbligatorju)

Temperatura operattiva Kummerċjali: 0 grad sa aktar 70 grad

RoHS konformi

Applikazzjonijiet

4x25Gbe-SR

Links ottiċi oħra

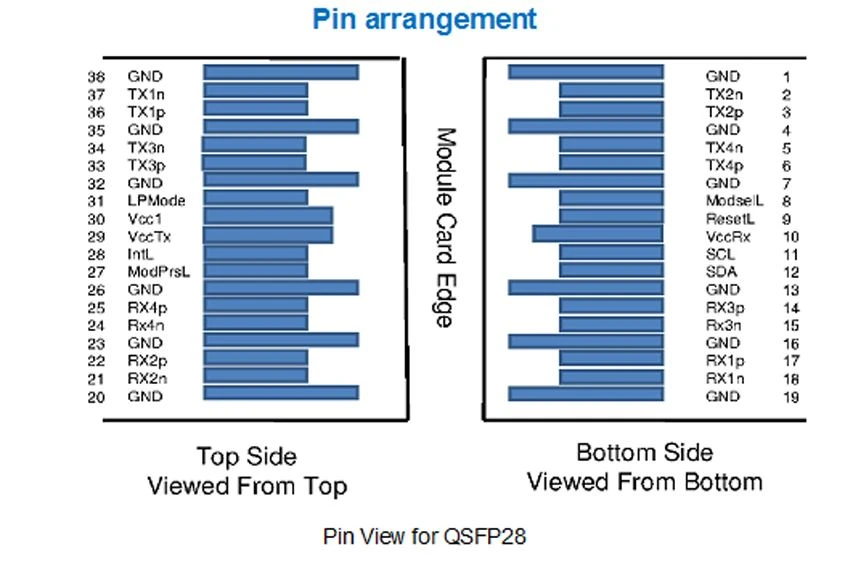

Pin View for QSFP28

Definizzjonijiet tal-Funzjoni tal-Pin għal QSFP28

Pin	Simbolu	Isem/Deskrizzjoni	Noti
1	GND	Art	1
2	Tx2n	Input tad-Data maqluba tat-Trasmettitur
3	Tx2p	Input tad-Data Mhux Invertita tat-Trasmettitur
4	GND	Art	1
5	Tx4n	Input tad-Data maqluba tat-Trasmettitur
6	Tx4p	Input tad-Data Mhux Invertita tat-Trasmettitur
7	GND	Art	1
8	ModSelL	Modulu Agħżel
9	IrrisettjaL	Irrisettja l-Modulu
10	Vcc Rx	flimkien ma '3.3V Provvista ta' Enerġija Riċevitur
11	SCL	2-arloġġ tal-interface tas-serje tal-wajer
12	SDA	2-dejta tal-interface tas-serje tal-wajer
13	GND	Art	1
14	Rx3p	Riċevitur mhux Invertit Output tad-Data
15	Rx3n	Riċevitur Invertit Output tad-Data
16	GND	Art	1
17	Rx1p	Riċevitur mhux Invertit Output tad-Data
18	Rx1n	Riċevitur Invertit Output tad-Data
19	GND	Art	1
20	GND	Art	1
21	Rx2n	Riċevitur Invertit Output tad-Data
22	Rx2p	Riċevitur mhux Invertit Output tad-Data
23	GND	Art	1
24	Rx4n	Riċevitur Invertit Output tad-Data
25	Rx4p	Riċevitur mhux Invertit Output tad-Data
26	GND	Art	1
27	ModPrsL	Modulu Preżenti
28	IntL	Interrompi
29	Vcc Tx	flimkien ma '3.3V Trasmettitur tal-provvista tal-enerġija
30	Vcc1	flimkien ma '3.3V Provvista ta' enerġija
31	LPMode	Modalità ta 'Enerġija Baxxa
32	GND	Art	1
33	Tx3p	Input tad-Data Mhux Invertita tat-Trasmettitur
34	Tx3n	Input tad-Data maqluba tat-Trasmettitur
35	GND	Art	1
36	Tx1p	Input tad-Data Mhux Invertita tat-Trasmettitur
37	Tx1n	Input tad-Data maqluba tat-Trasmettitur
38	GND	Art	1

Nota: L-art taċ-ċirkwit hija iżolata internament mill-art tax-chassis.

It-tags Popolari: 100g qsfp28-4*sfp28 25g cable ottiku attiv, iċ-Ċina, manifatturi, fornituri, fabbrika, personalizzati, jixtru, prezz, bl-ingrossa, marka kompatibbli

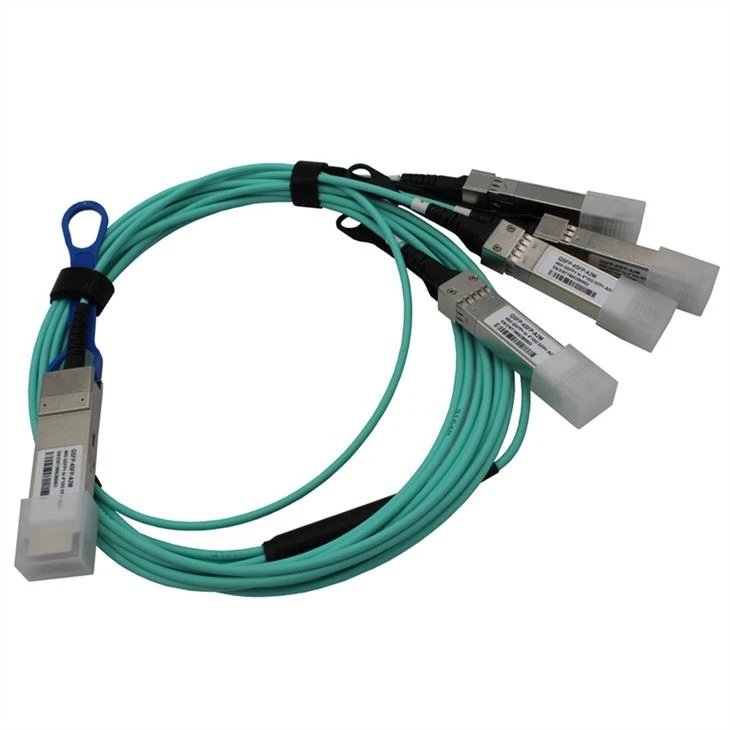

100G QSFP28-4*SFP28 25G Cable Ottiku Attiv
