Funzjoni
● Amplifikazzjoni ġenerali tas-sinjal ottiku tal-banda C
● Li jkopri l-medda ta 'wavelength ta' 1528 ~ 1565nm
● Sistemi ta 'appoġġ biex tinkiseb trasmissjoni ta' ripetituri tar-radju ta 'sezzjoni trasversali differenti
Highlight
● Wide operattiva wavelength range:1528nm ~ 1565nm
● Tliet applikazzjonijiet C-Band tal-Amplifikatur ottiku:
Booster
F'konformità
Pre-amplifikatur
● Figura ta 'ħoss baxx: tipiku: 5dB
● Eċċellenti gwadann flatness
● Modi operattivi multipli:
Gwadan aġġustabbli AGC
L-output APC huwa aġġustabbli
Vultaġġ ACC aġġustabbli
● Aċċess f'nofs l-istadju għal DCM jew OADM
● Kanal OSC mhux obbligatorju għall-ġestjoni remota
● Port MON, qawwa ottika ta 'monitoraġġ on-line u OSNR

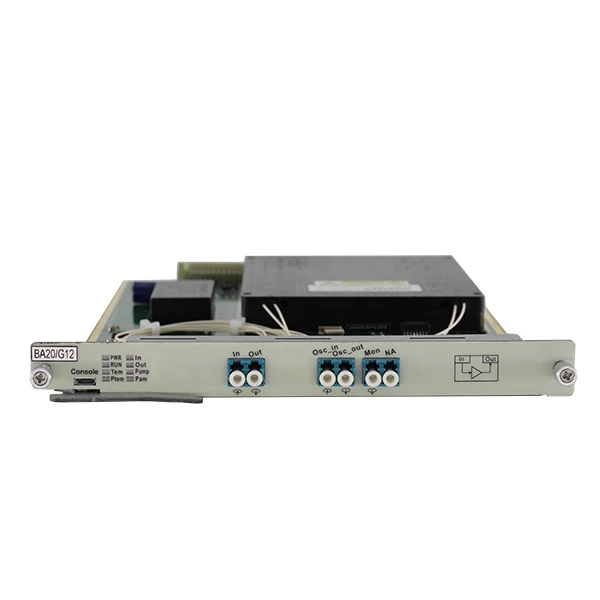

Amplifikatur in-line jopera fin-nofs ta 'link ottiku. Għandu qawwa ta 'input medja għal baxxa, qawwa għolja tal-ħruġ, Gwadan ottiku għoli, u figura ta' storbju baxx. L-amplifikaturi fil-linja huma ddisinjati għall-amplifikazzjoni ottika bejn żewġ nodi tan-netwerk fuq il-link ottiku prinċipali.
DWDM tirreferi għal Dense Wavelength Division Multiplexing. Hija teknoloġija użata fin-netwerks tal-komunikazzjoni tal-fibra ottika biex tiżdied il-kapaċità tat-trażmissjoni tad-dejta fuq distanzi twal. F'DWDM, sinjali multipli huma trażmessi simultanjament fuq kejbil wieħed tal-fibra ottika bl-użu ta 'wavelengths ta' dawl differenti. Kull sinjal huwa assenjat wavelength speċifiku, u dawn is-sinjali huma kkombinati f'raġġ wieħed ta 'dawl li jiġi trażmess permezz tal-kejbil tal-fibra ottika. Fit-tarf li jirċievi, is-sinjali huma separati lura fil-wavelengths individwali tagħhom bl-użu ta 'demultiplexer. DWDM jippermetti l-użu effiċjenti tal-bandwidth disponibbli f'fibri ottiċi u jippermetti t-trażmissjoni ta 'ammonti kbar ta' data fuq distanzi twal b'veloċità għolja. Huwa użat ħafna fin-netwerks tat-telekomunikazzjonijiet, inklużi netwerks tas-sinsla tal-internet, biex tissodisfa d-domanda dejjem tikber għal trażmissjoni ta 'dejta b'veloċità għolja.
Speċifikazzjonijiet
|
Parametru |
Min. |
Tipiku |
Max. |
Unità |
|
|
Wavelength Operattiv |
1528 |
|
1565 |
nm |
|
|
Qawwa tal-Ħruġ |
|
|
22 |
dBm |
|
|
Gwadan |
8 |
|
33 |
dB |
|
|
Qawwa tad-Dħul |
BA |
-10 |
|
Max.Output -Gain |
dBm |
|
PA/LA |
（Max.input-29） |
|
Max.Output -Gain |
||
|
Figura tal-Istorbju |
|
5.0 |
|
dB |
|
|
Ikseb Flatness |
|
1.0 |
|
dB |
|
|
Limitu tad-Dħul |
-34 |
|
Jista 'jiġi aġġustat |
dBm |
|
|
Telf tad-Dipendenza tal-Polarizzazzjoni |
|
|
0.3 |
dB |
|
|
Gwadan tad-Dipendenza tal-Polarizzazzjoni |
|
|
0.4 |
dB |
|
|
Dispersjoni tal-Modalità tal-Polarizzazzjoni |
|
|
0.5 |
ps |
|
|
Tnixxija tal-Qawwa tal-Pompa |
|
|
-29 |
dBm |
|
|
Telf ta' Ritorn |
45 |
|
|
dB |
|
|
Daqs EDFA |
191 (W) x 253 (D) x 20 (H) |
mm |
|||
|
Ambjent |
Temperatura operattiva |
-10 grad ~ 60 grad |
grad |
||
|
Temperatura tal-Ħażna |
-40 grad ~ 80 grad |
grad |
|||
|
Umdita relattiva |
5% ~ 95% li ma jikkondensawx |
|
|||
|
Konsum tad-dawl |
Inqas minn jew ugwali għal 15 |
W |
|||
Modulu Komuni
|
In-Line-Amplifier |
||||||
|
LA16/G20 |
In-Line-Amp, Max.Output 16dBm, Gwadan 20dB, B'OSC |
20dB |
16dBm |
-29dBm |
-4dBm |
5dB |
|
LA16/G20NS |
In-Line-Amp, Max.Output 16dBm, Gwadan 20dB, Mingħajr OSC |
20dB |
16dBm |
-29dBm |
-4dBm |
5dB |
|
LA16/G20-8 |
Aċċess Midstage In-Line-Amp, Max.Output 16dBm, Gwadan 20dB, B'OSC, Gwadan f'nofs l-aċċess 8dB |
20dB |
16dBm |
-29dBm |
-4dBm |
6dB |
|
LA16/G20NS-8 |
Aċċess Midstage In-Line-Amp, Max.Output 16dBm, Gwadan 20dB, Mingħajr OSC, Gwadan f'nofs l-aċċess 8dB |
20dB |
16dBm |
-29dBm |
-4dBm |
6dB |
|
LA16/G20V |
Pre-Amplifikatur, Max.Output 16dBm, Gwadan 20dB, B'OSC |
20±5dB |
16dBm |
-29dBm |
-4dBm |
5dB |
|
LA16/G20VNS |
Pre-Amplifikatur, Max.Output 16dBm, Gwadan 20dB, Mingħajr OSC |
20±5dB |
16dBm |
-29dBm |
-4dBm |
5dB |
|
LA20/G20 |
In-Line-Amp, Max.Output 20dBm, Gwadan 20dB, B'OSC |
20dB |
20dBm |
-29dBm |
0dBm |
5dB |
|
LA20/G20NS |
In-Line-Amp, Max.Output 20dBm, Gwadan 20dB, Mingħajr OSC |
20dB |
20dBm |
-29dBm |
0dBm |
5dB |
|
LA20/G20-8 |
Aċċess Midstage In-Line-Amp, Max.Output 20dBm, Gwadan 20dB, B'OSC, Gwadan f'nofs l-aċċess 8dB |
20dB |
20dBm |
-29dBm |
0dBm |
6dB |
|
LA20/G20NS-8 |
Aċċess Midstage In-Line-Amp, Max.Output 20dBm, Gwadan 20dB, Mingħajr OSC, Gwadan f'nofs l-aċċess 8dB |
20dB |
20dBm |
-29dBm |
0dBm |
6dB |
|
LA20/G20V |
Pre-Amplifikatur, Max.Output 16dBm, Gwadan 20dB, B'OSC |
20±5dB |
20dBm |
-29dBm |
0dBm |
5dB |
|
LA20/G20VNS |
Pre-Amplifikatur, Max.Output 16dBm, Gwadan 20dB, Mingħajr OSC |
20±5dB |
20dBm |
-29dBm |
0dBm |
5dB |
|
LA16/G25NS |
In-Line-Amp, Max.Output 16dBm, Gwadan 25dB, Mingħajr OSC |
25dB |
16dBm |
-29dBm |
-9dBm |
5dB |
|
LA16/G25-8 |
Aċċess Midstage In-Line-Amp, Max.Output 16dBm, Gwadan 25dB, B'OSC, Gwadan f'nofs l-aċċess 8dB |
25dB |
16dBm |
-29dBm |
-9dBm |
6dB |
|
LA16/G25NS-8 |
Aċċess Midstage In-Line-Amp, Max.Output 16dBm, Gwadan 25dB, Mingħajr OSC, Gwadan f'nofs l-aċċess 8dB |
25dB |
16dBm |
-29dBm |
-9dBm |
6dB |
|
LA16/G20V |
Pre-Amplifikatur, Max.Output 16dBm, Gwadan 20dB, B'OSC |
20±5dB |
16dBm |
-29dBm |
-4dBm |
5dB |
|
LA16/G20VNS |
Pre-Amplifikatur, Max.Output 16dBm, Gwadan 20dB, Mingħajr OSC |
20±5dB |
16dBm |
-29dBm |
-4dBm |
5dB |
|
LA20/G25 |
In-Line-Amp, Max.Output 20dBm, Gwadan 25dB, B'OSC |
25dB |
20dBm |
-29dBm |
-5dBm |
5dB |
|
LA20/G25NS |
In-Line-Amp, Max.Output 20dBm, Gwadan 25dB, Mingħajr OSC |
25dB |
20dBm |
-29dBm |
-5dBm |
5dB |
|
LA20/G25-8 |
Aċċess Midstage In-Line-Amp, Max.Output 20dBm, Gwadan 25dB, B'OSC, Gwadan f'nofs l-aċċess 8dB |
25dB |
20dBm |
-29dBm |
-5dBm |
6dB |
|
LA20/G25NS-8 |
Aċċess Midstage In-Line-Amp, Max.Output 20dBm, Gwadan 25dB, Mingħajr OSC, Gwadan f'nofs l-aċċess 8dB |
25dB |
20dBm |
-29dBm |
-5dBm |
6dB |
|
LA20/G25V |
Pre-Amplifikatur, Max.Output 16dBm, Gwadan 25dB, B'OSC |
25±5dB |
20dBm |
-29dBm |
-5dBm |
5dB |
|
LA20/G25VNS |
Pre-Amplifikatur, Max.Output 16dBm, Gwadan 25dB, Mingħajr OSC |
25±5dB |
20dBm |
-29dBm |
-5dBm |
5dB |

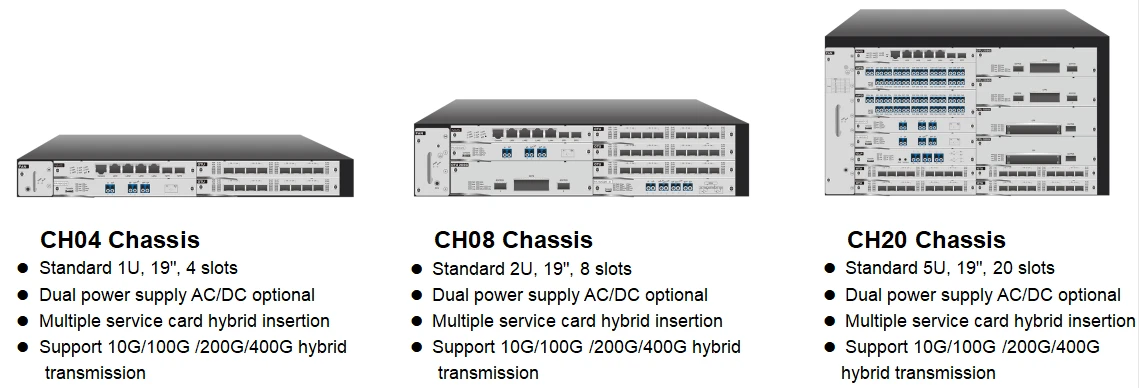

Pjattaforma ta 'Trażmissjoni Intelliġenti ta' Kapaċità Ultra-kbira, Chassis Serje HT6000
